40 पिन हेवी ड्यूटी कनेक्टर 10A 09210403001

उत्पाद

हैवी ड्यूटी इलेक्ट्रिकल कनेक्टर

40 पिन हेवी ड्यूटी कनेक्टर 10A 09210403001

MOQ:	5पीसी/30पीसी/50पीसी
कीमत:	$3.33/$3.13/$2.92
वितरण अवधि:	5 ~ 7 कार्य दिवस
भुगतान विधि:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

प्रमाणन

UL,COC,CE,UKCA,SGS,EAC,RoHS

मॉडल संख्या

एचडी-040-एमसी/एचडी-040-एफसी

दस्तावेज़

सीमित तापमान:

-40 डिग्री सेल्सियस...+125 डिग्री सेल्सियस

वर्तमान मूल्यांकित:

मिलान आवास:

हल्का भूरा रंग

मॉडल नंबर:

वेल्टेज रेटिंग:

ओईएम:

प्रदान किया

सील सामग्री:

एनबीआर

प्रमुखता देना:

40 पिन हेवी ड्यूटी कनेक्टर 10A

भारी ड्यूटी मल्टी पिन कनेक्टर

09210403001 हेवी ड्यूटी कनेक्टर

उत्पाद वर्णन

40 पिन हेवी ड्यूटी कनेक्टर 10A 09210403001

HD-040-MC और HD-040-FC Haoke HD श्रृंखला के 40-पिन हाई-डेंसिटी फेरूल हैं, जो पुरुष और महिला कॉन्फ़िगरेशन में उपलब्ध हैं। 16A हाउसिंग के साथ उपयोग के लिए डिज़ाइन किए गए, ये कनेक्टर 10A करंट और 250V वोल्टेज के लिए रेटेड हैं, जो उन्हें मल्टी-चैनल सिग्नल ट्रांसमिशन अनुप्रयोगों के लिए आदर्श बनाते हैं।

यह मॉडल कोल्ड-प्रेस कनेक्शन तकनीक का उपयोग करता है, जिसके लिए इंस्टॉलेशन के लिए विशेष कोल्ड-प्रेस प्लायर्स की आवश्यकता होती है। वायरिंग के दौरान, कोल्ड-प्रेस पिन को फेरूल में डालने से पहले तार पर क्रिम्प किया जाता है। हालांकि इसमें स्प्रिंग संपर्कों की तुलना में एक अतिरिक्त प्रेसिंग चरण शामिल है, यह बेहतर कनेक्शन विश्वसनीयता प्रदान करता है।

तकनीकी विशिष्टताएँ

पैरामीटर	विनिर्देश
मॉडल	HD-040-MC/HD-040-FC
भाग संख्या	09210403001/09210403101
लिंग	पुरुष और महिला
वर्तमान रेटिंग	10A
वोल्टेज रेटिंग	250V
संपर्कों की संख्या	40
टर्मिनेशन विधि	क्रिम्प टर्मिनेशन
कंडक्टर क्रॉस-सेक्शन	0.14 ... 2.5 mm²
सीमित तापमान	-40 ... +125 °C
सामग्री (इन्सर्ट)	पॉलीकार्बोनेट (PC)
उत्पत्ति का देश	चीन

नोट: कृपया क्रिम्प संपर्कों को अलग से ऑर्डर करें।

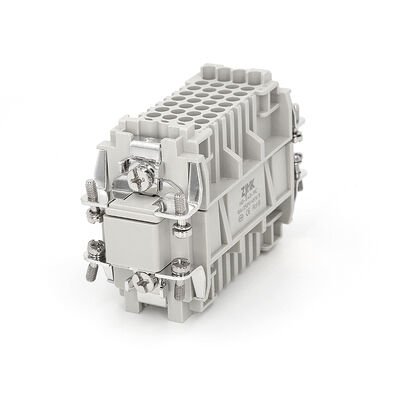

उत्पाद चित्र

HD-040-MC

HD-040-FC

उत्पाद अवलोकन

40 पिन के साथ, इस उत्पाद में एक हाई-डेंसिटी कॉन्फ़िगरेशन है जो समान उत्पादों की तुलना में काफी आंतरिक स्थान बचाता है। फेरूल बॉडी फ्लेम-रिटार्डेंट V0-ग्रेड पॉलीकार्बोनेट से बनी है, जबकि पिन सोने या चांदी-प्लेटेड कॉपर अलॉय हैं जिनमें संपर्क प्रतिरोध ≤3mΩ है, जो स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करता है।

-40℃ से +125℃ तक की ऑपरेटिंग तापमान सीमा इस उत्पाद को ऑटोमेशन उपकरण, कंट्रोल कैबिनेट और औद्योगिक उपकरणों जैसे कई सिग्नल कनेक्शन से जुड़े मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाती है। ऑन-साइट वायरिंग हार्नेस प्री-फैब्रिकेशन की आवश्यकता वाले अनुप्रयोगों के लिए, कोल्ड-प्रेसिंग विधि स्प्रिंग क्लिप की तुलना में अधिक सुविधा प्रदान करती है - इंस्टॉलेशन के दौरान सीधे डालने के लिए तारों को पिन में प्री-प्रेस किया जा सकता है।

संगत हाउसिंग

H16B-SE-4B
साइड एंट्री

H16B-TE-4B
टॉप एंट्री

H16B-BK-2L/S
बल्कहेड माउंटिंग

H16B-SF-2L/S
सरफेस माउंटिंग

हाओक इलेक्ट्रिक के बारे में

हाओक इलेक्ट्रिक कं, लिमिटेड को औपचारिक रूप से हेवी-ड्यूटी कनेक्टर्स के विकास और निर्माण पर ध्यान केंद्रित करने के साथ स्थापित किया गया था। HAOKE® कनेक्टर ने जल्द ही अपना विश्वसनीय बाजार डेब्यू किया और तब से एक विश्व स्तर पर मान्यता प्राप्त मानक स्थापित किया है, जो अपने विकास के दौरान टेक्नोलॉजी ग्रुप की रीढ़ बना हुआ है।

अक्सर पूछे जाने वाले प्रश्न

निःशुल्क नमूने: हम गुणवत्ता जांच के लिए छोटे उत्पाद प्रदान करते हैं - ग्राहक केवल एक्सप्रेस शुल्क का भुगतान करते हैं।
इन्सर्ट सामग्री: हम उत्पाद की गुणवत्ता की गारंटी के लिए इंजेक्शन मोल्डिंग के लिए आयातित सामग्री का उपयोग करते हैं।
वैश्विक प्रतिनिधित्व: हमने कोरिया और उत्तरी इटली में ग्राहकों के साथ एजेंसी समझौते पर हस्ताक्षर किए हैं।
हार्टिंग संगतता: हमारे HDC कनेक्टर हार्टिंग समकक्षों से पूरी तरह मेल खाते हैं - पुरुष भाग महिला भागों से मेल खाते हैं और इसके विपरीत।
हार्टिंग भाग संख्या मिलान: हमारे ऑर्डर नंबर HARTING के समान हैं ताकि मौजूदा ग्राहकों के लिए आसान मिलान और प्रतिस्थापन की सुविधा हो सके।
