उत्पादों का विवरण

घर > उत्पाद >

स्क्रू टर्मिनल 48pos मानक सम्मिलन

उत्पाद

हैवी ड्यूटी इलेक्ट्रिकल कनेक्टर

स्क्रू टर्मिनल 48pos मानक सम्मिलन

MOQ:	5पीसी/30पीसी/50पीसी
कीमत:	$10.67/$10/$9.33
वितरण अवधि:	5 ~ 7 कार्य दिवस
भुगतान विधि:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

प्रमाणन

UL,COC,CE,UKCA,SGS,EAC,RoHS

मॉडल संख्या

एचई-048-एम/एचई-048-एफ

दस्तावेज़

प्रोडक्ट का नाम:

हेवी ड्यूटी कनेक्टर

कनेक्टर प्रकार:

मानक कनेक्टर

मौजूदा:

सुरक्षा की डिग्री:

आईपी65

मानकों का अनुपालन:

उल, CE, ROHS

संपर्कों की संख्या:

रिश्ते का प्रकार:

पेंच टर्मिनल

आवासरंग:

स्लेटी

वेल्टेज रेटिंग:

प्रमुखता देना:

48 स्थिति पेंच टर्मिनल

भारी कार्य कनेक्टर सम्मिलन

मानक पेंच टर्मिनल सम्मिलन

उत्पाद वर्णन

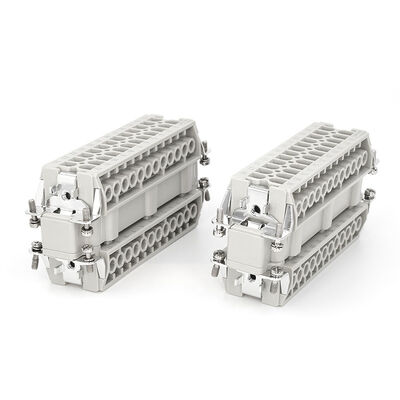

स्क्रू टर्मिनल 48-पोजीशन स्टैंडर्ड इन्सर्ट्स

यह हेवी-ड्यूटी कनेक्टर एक साथ 48 केबल कनेक्ट कर सकता है और 48B हुड और हाउसिंग के साथ संगत है। तापमान नियंत्रक और औद्योगिक उपकरण सहित व्यापक अनुप्रयोग परिदृश्यों के साथ, HE सीरीज़ कनेक्टर में विशेष प्लेटिंग के साथ अत्यधिक प्रवाहकीय तांबे मिश्र धातु संपर्क होते हैं जो ऑक्सीकरण और संक्षारण प्रतिरोध को बढ़ाते हैं।

उत्पाद विनिर्देश

पैरामीटर	विनिर्देश
टर्मिनल विधि	स्क्रू टर्मिनल
संपर्कों की संख्या	24×2
मॉडल	HE-024-M(1-24) HE-024-M(25-48)
रेटेड करंट	16A
रेटेड वोल्टेज	500V
रेटेड इम्पल्स वोल्टेज	6kV
प्रदूषण डिग्री	II
रेटेड वोल्टेज (UL/CSA)	600V
इन्सुलेशन प्रतिरोध	≥10¹⁰Ω
सामग्री	पॉलीकार्बोनेट
ज्वलनशीलता (UL94)	V0
जीवन चक्र समय	≥500
संपर्क सामग्री	तांबा मिश्र धातु
संपर्क प्रतिरोध	≤1mΩ

उत्पाद चित्र

HE-024-M(25-48)

HE-024-F(25-48)

उत्पाद अवलोकन

रूप

48-पिन हेवी ड्यूटी कनेक्टर दो 24-पिन इन्सर्ट से असेंबल किया गया है। संपर्क उत्कृष्ट चालकता के लिए तांबे मिश्र धातु से निर्मित होते हैं, जबकि मुख्य बॉडी पॉलीकार्बोनेट सामग्री से निर्मित होती है जो बेहतर इन्सुलेशन प्रदर्शन प्रदान करती है।

स्क्रू टर्मिनेशन दिशानिर्देश

स्क्रू टर्मिनेशन करते समय, संभावित मुद्दों से अवगत रहें, जिसमें मैनुअल और इलेक्ट्रिक स्क्रूड्राइवर के बीच असंगत कसने वाला बल शामिल है, जो उचित स्क्रू कसने को रोक सकता है। ऑपरेशन के दौरान कंपन से स्क्रू ढीला हो सकता है। असंगत बल अनुप्रयोग और अनुचित टूलिंग से स्क्रू हेड स्लिपेज आसानी से हो सकता है, जिससे इंस्टॉलेशन की कठिनाई काफी बढ़ जाती है।

संगत सहायक उपकरण

H48B-SE-2B साइड एंट्री

H48B-TE-2B टॉप एंट्री

H48B-BK-1L बल्कहेड माउंटिंग

H48B-SF-1L सरफेस माउंटिंग

विनिर्माण और गुणवत्ता आश्वासन

अनुप्रयोग परिदृश्य

आधुनिक विनिर्माण वातावरण में, सीएनसी मशीन टूल्स को इष्टतम प्रदर्शन के लिए उच्च-सटीकता, उच्च-दक्षता वाले विद्युत कनेक्शन की आवश्यकता होती है। हेवी-ड्यूटी कनेक्टर सीएनसी उपकरण की जटिल विद्युत प्रणालियों के भीतर महत्वपूर्ण पुल के रूप में काम करते हैं, जो बिजली, संकेतों और डेटा के विश्वसनीय संचरण को सुनिश्चित करते हुए कठोर औद्योगिक वातावरण का सामना करते हैं। ये कनेक्टर सीएनसी मशीन टूल्स और अन्य औद्योगिक स्वचालन उपकरणों के निरंतर, स्थिर संचालन को बनाए रखने के लिए आवश्यक घटक हैं।

टैग:

उत्पाद

MOQ:	5पीसी/30पीसी/50पीसी
कीमत:	$10.67/$10/$9.33
वितरण अवधि:	5 ~ 7 कार्य दिवस
भुगतान विधि:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

चीन

ब्रांड नाम

ZJHK

प्रमाणन

UL,COC,CE,UKCA,SGS,EAC,RoHS

मॉडल संख्या

एचई-048-एम/एचई-048-एफ

दस्तावेज़

HE-024-M(25-48) .pdf

प्रोडक्ट का नाम:

हेवी ड्यूटी कनेक्टर

कनेक्टर प्रकार:

मानक कनेक्टर

मौजूदा:

16ए

सुरक्षा की डिग्री:

आईपी65

मानकों का अनुपालन:

उल, CE, ROHS

संपर्कों की संख्या:

रिश्ते का प्रकार:

पेंच टर्मिनल

आवासरंग:

स्लेटी

वेल्टेज रेटिंग:

500V

न्यूनतम आदेश मात्रा:

5पीसी/30पीसी/50पीसी

मूल्य:

$10.67/$10/$9.33

प्रसव के समय:

5 ~ 7 कार्य दिवस

भुगतान शर्तें:

टी/टी

प्रमुखता देना

48 स्थिति पेंच टर्मिनल

भारी कार्य कनेक्टर सम्मिलन

मानक पेंच टर्मिनल सम्मिलन

उत्पाद वर्णन

स्क्रू टर्मिनल 48-पोजीशन स्टैंडर्ड इन्सर्ट्स

उत्पाद विनिर्देश

पैरामीटर	विनिर्देश
टर्मिनल विधि	स्क्रू टर्मिनल
संपर्कों की संख्या	24×2
मॉडल	HE-024-M(1-24) HE-024-M(25-48)
रेटेड करंट	16A
रेटेड वोल्टेज	500V
रेटेड इम्पल्स वोल्टेज	6kV
प्रदूषण डिग्री	II
रेटेड वोल्टेज (UL/CSA)	600V
इन्सुलेशन प्रतिरोध	≥10¹⁰Ω
सामग्री	पॉलीकार्बोनेट
ज्वलनशीलता (UL94)	V0
जीवन चक्र समय	≥500
संपर्क सामग्री	तांबा मिश्र धातु
संपर्क प्रतिरोध	≤1mΩ

उत्पाद चित्र

HE-024-M(25-48)

HE-024-F(25-48)

उत्पाद अवलोकन

रूप

स्क्रू टर्मिनेशन दिशानिर्देश

संगत सहायक उपकरण

H48B-SE-2B साइड एंट्री

H48B-TE-2B टॉप एंट्री

H48B-BK-1L बल्कहेड माउंटिंग

H48B-SF-1L सरफेस माउंटिंग

विनिर्माण और गुणवत्ता आश्वासन

अनुप्रयोग परिदृश्य
