| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ZJHK |
| प्रमाणन: | CE, SGS, CQC, RoHS |
| मॉडल संख्या: | हा-003-M & HA-003-F / HA-004-M & HA-004-F |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक निर्यात डिब्बों |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100,000 पीसी |
| क्रम संख्या: | 09200042611 और 09200042711 | मॉडल प्रकार:: | स्लिम कनेक्टर हा सीरीज |
|---|---|---|---|
| सामग्री: | पॉली कार्बोनेट SABIC 3412 ECR | तार कनेक्शन: | पेंच |
| आवास: | H3A श्रृंखला | ओईएम: | प्रदान किया गया |
| संपर्क की संख्या: | 3 और 4 | आंदोलन: | 18-14 |
| प्रमुखता देना: | 10A पेंच भारी शुल्क विद्युत कनेक्टर,09200042611 भारी शुल्क विद्युत कनेक्टर,5 पिन भारी शुल्क विद्युत कनेक्टर |
||

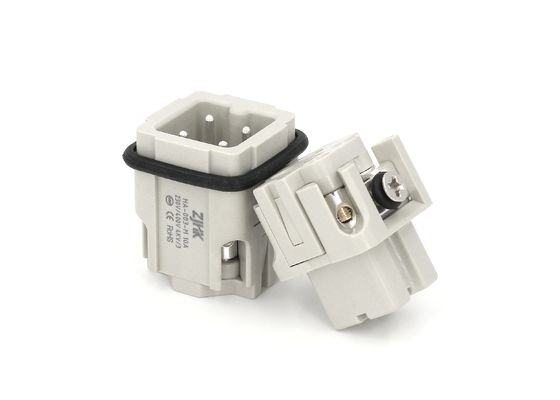

4पिन 10A पेंच भारी शुल्क समापन तार कनेक्टर HA 5 पिन कनेक्टर
सम्मिलन, पेंच समापन, पुरुष और महिला, पॉलीकार्बोनेट, आरएएल 7032 (गब्बल ग्रे), नामित वर्तमानः 10 ए
आकारः 3 ए,
संपर्कः 3, कंडक्टर अनुप्रस्थः 1.0... 2.5mm2,
तांबा मिश्र धातु, चांदी लेपित
भारी ड्यूटी कनेक्टर विभिन्न औद्योगिक अनुप्रयोगों के लिए एक प्रभावी विद्युत और यांत्रिक कनेक्शन बनाता है।भारी शुल्क कनेक्टर कठोर वातावरण के खिलाफ एक IP65 सुरक्षा प्रदान करते हैं और स्थापना और रखरखाव में 30 ~ 50% श्रम लागत को बचाते हैंइसलिए, इसका व्यापक रूप से मशीनरी, विद्युत नियंत्रण, रेलवे परिवहन, स्वचालन, रोबोटिक्स, पवन ऊर्जा और एनर्जी वितरण में उपयोग किया जाता है।
|
विनिर्देश |
DIN EN 60664 |
|
DIN EN 61984 |
|
|
सम्मिलन |
|
|
संपर्कों की संख्या |
3,4 (16x2) + पीई |
|
HA-003/004 |
|
|
लिंग |
पुरुष और महिला |
|
रेटेड करंट |
10A |
|
प्रदूषण की डिग्री |
Ⅲ |
|
या |
10A 250V 4KV 3 |
|
HA-010/016/032 |
|
|
लिंग |
पुरुष और महिला |
|
रेटेड करंट |
16A |
|
नामित वोल्टेज |
250 वी |
|
नामित आवेग वोल्टेज |
4 केवी |
|
प्रदूषण स्तर 2 भी |
16A 230/400V 4KV 2 |
|
नामित वोल्टेज Acc.to UL Csa |
600 वी |
|
इन्सुलेशन प्रतिरोध |
≥1010ओ |
|
सामग्री |
पॉली कार्बोनेट |
|
सीमित तापमान |
-40°C...+125°C |
|
मैकेनिकल वर्किंग लाइफ-पेरिंग साइकिल |
≥500 |
|
संपर्क सामग्री |
तांबा मिश्र धातु |
|
सतह |
सख्त चांदी के साथ लेपित |
|
संपर्क प्रतिरोध |
≤1mΩ |
|
स्क्रू टर्मिनल |
|
|
तार गेज |
1.0-2.5 मिमी2 |
|
AWG |
18-14 |
|
कसने का टोक़ |
0.25Nm ((HA-003/004) या |
|
0.5Nm ((HA-010/016/032) |
HA-003/004 230V/400V 10A (स्क्रू टर्मिनल)
HA-003 230V 10A (कैज-क्लैम्प टर्मिनल)
वर्तमान ले जाने वाले समापन सहित सम्मिलन और संपर्क के लिए सामग्री के अधिकतम तापमान से सीमित है।
डीआईएन एन 60512-5 के अनुसार माप और परीक्षण तकनीक
डिजाइन ड्राइंगः
H3A Hood&Housing के लिए आदेश संख्या
|
हुड - साइड एंट्री |
H3A-SE-2B-M20 |
19200031640 |
|
हुड - साइड एंट्री |
H3A-SE-2B-PG11 |
09200031640 |
|
हुड - शीर्ष प्रवेश |
H3A-TE-2B-M20 |
19200031440 |
|
हुड - शीर्ष प्रवेश |
H3A-TE-2B-PG11 |
09200031440 |
|
हुड - शीर्ष प्रवेश |
H3A-TE-2B-PG13.5 |
09200031441 |
|
आवास - बैचड माउंटिंग |
H3A-BK-1L |
09200030301 |
|
आवास - बैचड माउंटिंग धातु कवर के साथ |
H3A-BK-1L-MCV/M |
09200030305 |
|
आवास - बैचड माउंटिंग धातु कवर के साथ |
H3A-BK-1L-MCV/F |
09200030306 |
|
आवास - पार्श्व प्रवेश के साथ बुलड्यूड माउंट |
H3A-BK-1L-SE |
09200030801 |
|
आवास - सतह पर लगाव |
H3A-SF-1L-M20 |
19200031250 |
|
आवास - सतह पर लगाव |
H3A-SF-1L-PG11 |
09200031250 |
|
आवास - सतह पर लगाव |
H3A-SF-1L-PG13.5 |
09200031251 |
|
आवास - सतह पर लगाव |
H3A.BC-SF-1L-M20 |
19200031252 |
|
आवास - सतह पर लगाव |
H3A.BC-SF-1L-PG11 |
09200031252 |
|
आवास - सतह पर लगाव |
H3A.BC-SF-1L-PG13.5 |
09200031253 |
|
आवास - केबल से केबल तक |
H3A-CCT-1L-M20 |
19200031750 |
|
आवास - केबल से केबल तक |
H3A-CCT-1L-PG11 |
09200031750 |
|
आवास - केबल से केबल तक |
H3A-CCT-1L-PG13.5 |
09200031751 |
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: क्या आप विनिर्माण या व्यापार कंपनी हैं?
उत्तर: हम वेंजोउ, झेजियांग प्रांत, चीन में स्थित कारखाने हैं।
2प्रश्नः क्या हम अपने लोगो या कंपनी का नाम आपके उत्पादों या पैकेज पर मुद्रित कर सकते हैं?
एकः निश्चित रूप से.OEM का स्वागत है.आपका लोगो हमारे उत्पादों पर रखा जा सकता है.और हम अपने डिजाइन के अनुसार पैकेज बना सकते हैं.
3प्रश्न: आदेशों के लिए सामान्य भुगतान अवधि क्या है?
एकः हम टी / टी की शर्तों को पहले से स्वीकार करते हैं,वेस्टर्न यूनियन.यह खरीदार की आवश्यकता के अनुसार हो सकता है
4वारंटी समय।
A:12 महीने. गुणवत्ता की किसी भी समस्या आपके अगले आदेश द्वारा मुक्त बदल दिया जाता है.
5. मुफ्त नमूना.
एकः हम आप के लिए गुणवत्ता की जाँच करने के लिए छोटे उत्पादों प्रदान करते हैं, बस आप एक्सप्रेस शुल्क का भुगतान.
